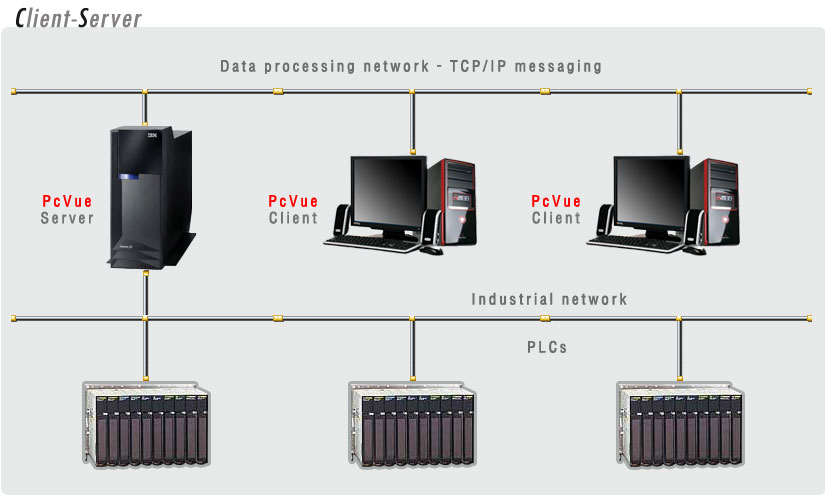

클라이언트-서버 아키텍쳐는 산업 네트워크에 대한 연결뿐만 아니라 여러 사용자 스테이션이 요청하는 응용프로그램을 위한 솔루션 입니다. |
|
서버는 장비와 통신하는 데이터 소스(생산자)이고, 클라이언트 스테이션(소비자)로 데이터를 브로드캐스팅 합니다. |
|
TCP/IP PcVue 스테이션들은 비동기적으로 통신하며, 패킷으로 의미있는 정보를 전송합니다. |
|
서버 스테이션은 사용자 스테이션이나 네트워크 인터페이스 프로세서가 될 수 있습니다. |
| |
그것은 응용 프로그램의 처리 루틴의 모든 것을 합니다. |
| |
|
 |
| |
|
|

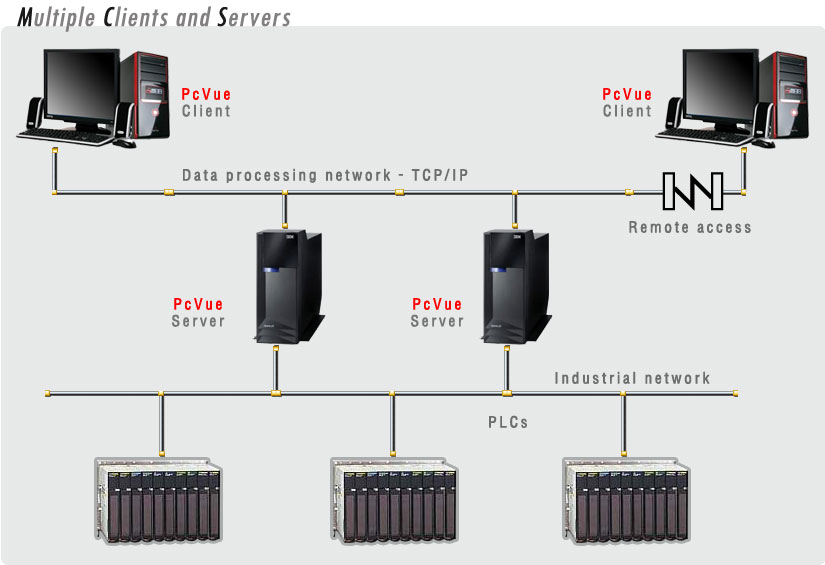

이 구성에서, 병렬로 작동하는 두 개 이상의 서버는 응용 프로그램에서 정확한 데이터 접근 요구를 관리하기 위해 다른 장비와 |
| |
통신하는데 전념합니다. |
|
각 PcVue 클라이언트는 각 서버에 등록되고, 응용 프로그램의 변수를 읽어 올 수 있습니다. |
|
클라이언트는 다른 지역에 위치한 서버에 원격 접속 서비스를 통해 접근할 수 있습니다. |
|
개인 전화, 공중 전화, 심지어 위성에 의한 연결이 가능합니다. |
| |
|
 |
| |
|
|
각 통신 서버는 데이터의 보안과 사용을 위해 중복 될 수 있습니다. |
| |
중복 서버의 그룹은 연합(클러스터) 형태입니다. |
| |
그룹은 여러 장비로부터 중복된 수집을 합니다. |
|

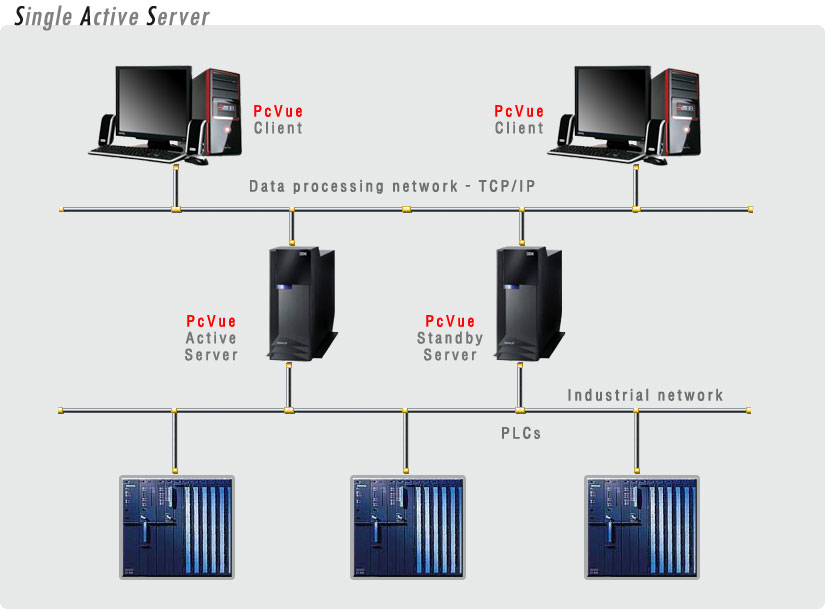

PcVue의 최적화된 클라이언트-서버 아키텍쳐는 그룹 안에서 한번에 싱글 액티브 서버에 권한을 줍니다. |
| |
그룹에서, 대기하는 서버는 액티브 서버의 클라이언트이고, 장비하고 통신하지 않습니다. |
| |
만약 액티브 서버가 실패했다면, 대기 서버 중 하나가 장비와 통신을 시작하고, 액티브 서버가 됩니다. |
| |
서버가 변경되었으면, 클라이언트에 알립니다. 이러한 솔루션은 장비와의 통신을 최소로 하는 이점을 제공합니다. |
|
각 PcVue 클라이언트 스테이션은 여러 서버 그룹에 연결될 수 있습니다. |
| |
이것은 응용 프로그램의 높은 생산성을 위해 수십개 스테이션과 10만개 이상의 변수를 제공합니다. |
| |
|
